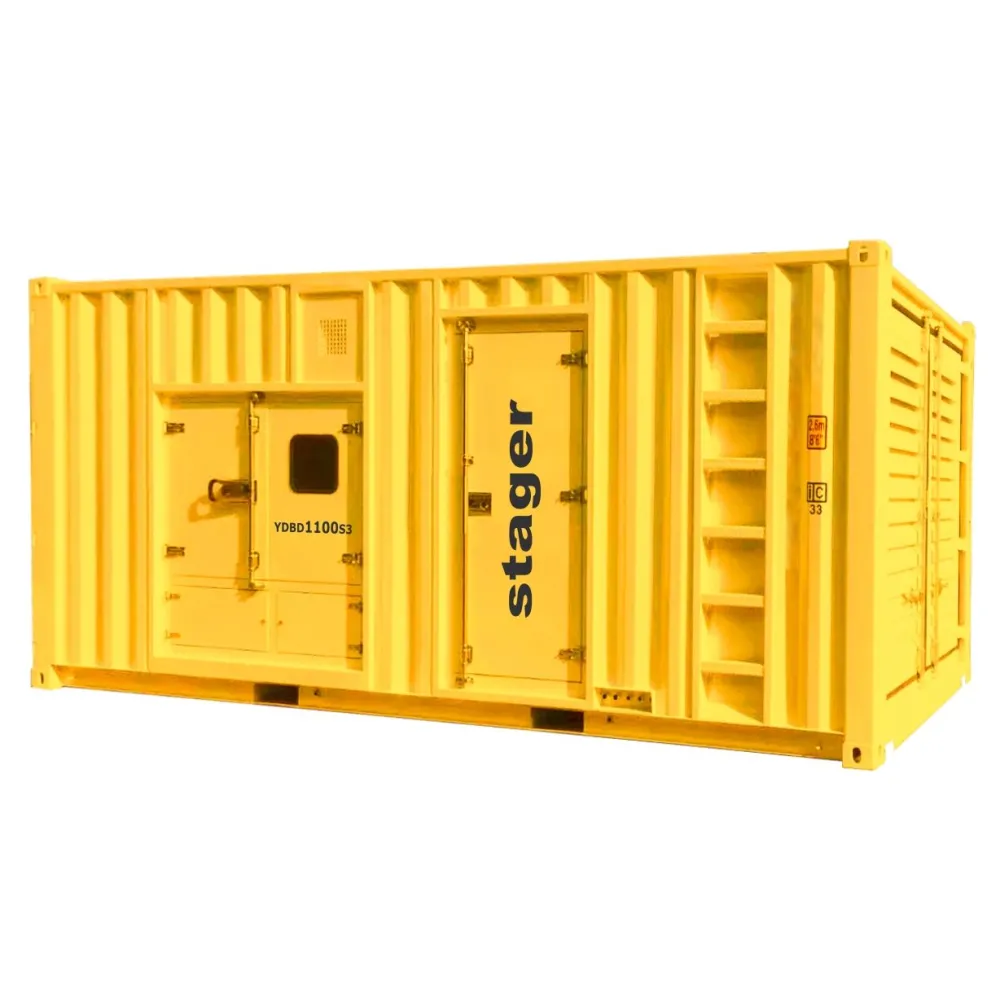

Stager ydbd1100s3 generator insonorizat diesel trifazat 1100kva 1443a 1500rpm

Alternator Y634E grad de protectie IP23 clasa de izolatie H Tampoane anti-vibratii Filtru de aer uscat filtru de combustibil filtru ulei Buson de motorina cu acces cu cheie Intrerupator retea electrica Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala) Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului Fereastra de vizionare a panoului de control aflat pe o usa ce se poate incuia Panou de control SmartGen HGM 9320 Baterie de pornire 24V suport si cabluri Inele de ridicare in partea de sus a carcasei iar sasiul este dotat cu fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor. Conector ATS Baterie Display Digital Dotat cu preincalzire Optional : ATS Date tehnice: GENERATOR Putere nominala: 1000 kVA / 800 kW Putere maxima: 1100 kVA / 880 kW Tensiune nominala: 230/400 V Frecventa: 50 Hz Curent nominal: 1443 A Factor de putere (cos Φ): 0.8 Capacitate rezervor combustibil: 1600 L Autonomie @ 100% sarcina: 7.5 ore Nivel de zgomot @7m: 86 dB Grad de protectie: IP23 Dimeniuni (LxWxH): 6058 x2438x2896 mm Greutate neta: 13500 kg Panoul de control: SMARTGEN HGM 9320 ALTERNATOR Model alternator: Y634E Tip cablare: Conexiune in stea trifazat 4 fire Putere nominala: 800 kW Eficienta: 94.3% Excitatie: Auto-excitatie TIF (factorul de influenta telefonica): 50 THF (distorsiuni datorate armonicilor): 2% Clasa de izolatie: H Grad de protectie: IP23 Numar rulmenti: 1 Numar poli: 4 Factor de putere: 0.8 Regulator tensiune: AVR Altitudine: 1000 m Supraturatie (min-1): 20% MOTOR Model motor: 12M26D968E200 Tip motor: Motor diesel 4-timpi 12 cilindri in V racire cu apa Putere nominala @1500rpm: 880 kW Alezaj x Cursa: 150x150 mm Capacitate cilindrica: 31.8 L Rata de compresie: 15.7:1 Tip regulator: Electronic SISTEM ADMISIE Tip aspiratie: Turbo suflanta cuu aftercooler Rezistenta max. la admisie: 6.5 kPa Debit aer: 69 m³/min SISTEM EVACUARE Temperatura gazelor evacuate (dupa Turbo): 550ºC Debit gaze evacuate: 210 m³/min Contrapresiune max. evacuare: 7.5 kPa SISTEM DE UNGERE Capacitate baie de ulei: 160 L Tip ulei: CF Consum ulei: 0.05 L/h Avertizare presiune scazuta ulei: 200 kPa SISTEM RACIRE Capacitate lichid racire pentru motor: 83 L Capacitate lichid racire (cu radiator): 217 L Temperatura max. avertizare lichid racire: 100ºC Temperatura max. a radiatorului: 103ºC SISTEM COMBUSTIBIL Tip injectie: Injectie directa Consum combustibil (50%): 120 L/h Consum combustibil (75%): 170 L/h Consum combustibil (100%): 210 L/h SISTEM PORNIRE Capacitate electromotor: 10 kW Tensiune pornire: 24 V Capacitate acumulator: 2x200 Ah PANOU DE CONTROL HGM9320 MPU este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata masurarea datelor alarme de protectie si “trei functii de la distanta” (control de la distanta masurare de la distanta si comunicare de la distanta). Panoul de control este echipat cu ecran LCD de 4.3 inch (480x272 pixel). Toti parametrii pot fi configurati de la panoul frontal sau de la calculator prin portul USB (sau RS485). Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte conexiunilor simple si fiabilitatii ridicate. Caracteristici: Afisaj LCD mare ce permite vizionarea facila a informatiilor rezolutie 480 x 272 pixeli Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS Functie de control si protectie: pornirea/oprirea automata a generatorului transfer sarcina (control ATS) si afisarea erorii si protectie Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal ci si de la un calculator prin portul USB (sau interfata RS485) Functie SMS. Atunci cand o alarma este activata la generator panoul de control poate trimite automat un mesaj prin functia SMS la max. 5 numere de telefon. De asemenea starea generatorului poate fi controlata si verificata folosind functia SMS (este necesar port GSM) Senzorii multipli de temperatura presiune si nivel combustibil pot fi utilizati direct parametrii putand fi definiti de utilizator Poate masura si afisa tensiunea curentul frecventa parametrii de putere ai retelei / generatorului. Date tehnice: Tensiune de alimentare: 8 ~ 35 Vcc Consum energie: 4W (Mod standby: ≤ 2W) Temperatura de functionare: (-25 ~ +70)ºC Frecventa alternator: 50 / 60 Hz Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W Interval intrare tensiune alternator - 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N) - 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph) - 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N) - 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N) Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS) Frecventa senzorului de turatie: 10000 Hz (max.) Releu iesire pornire: 16A 28Vcc la iesirea sursei Releu iesire combustibil: 16A 28Vcc la iesirea sursei Relee de iesire programabile: 6 (7A 28Vcc la iesirea sursei 7A 250Vca iesire fara tensiune) Grad de protectie: IP65 AMF: DA Detectare & Afisare kW/A: DA Interfata programabila: USB / RS485 Port CANBUS: DA Intretinere: DA Jurnal inregistrari: DA Functie de pornire in caz de urgenta: DA Nota importanta: Acest generator necesita o configurara specifica a panoului de automatizare executata de specialistii nostri la momentul instalarii/punerii in functiune. Daca achizitionati acest produs fara automatizare sau fara serviciile noastre de instalare va rugam sa specificati configuratia in care veti utiliza pentru a va face (gratuit) aceasta configurare inainte de livrare. Configurarea ulterioara va necesita costuri suplimentare pentru deplasarea unei echipe in teren. Detalii sistem preincalzire: Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute. Asigura incalzirea motorului pentru porniri rapide si usoare. Reduce timpul pentru a se ajunge la temperatura de operare a motorului. Imbunatateste rapid ajungerea motorului la turatia de lucru. Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire. Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale. Controleaza temperatura folosind un termostat de reglare.
