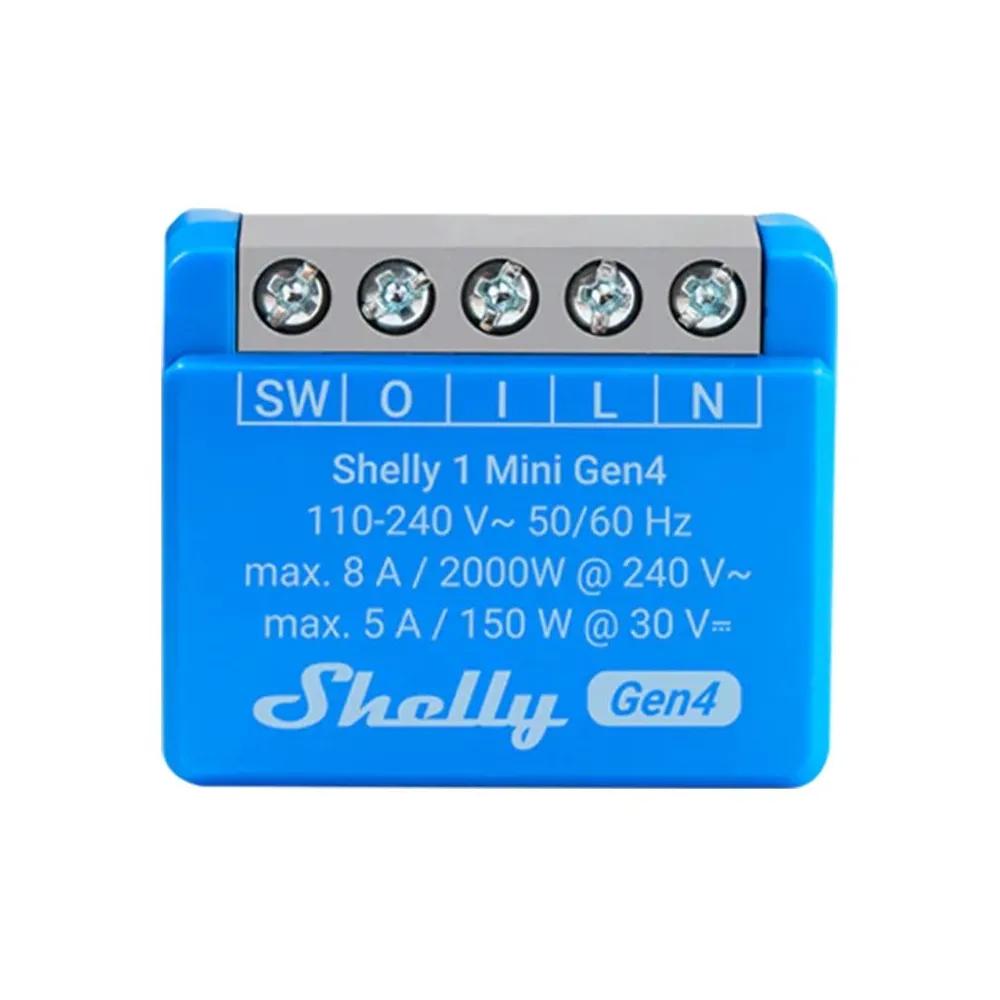

Controler Shelly 1 Mini Gen4 Zigbee/Matter
Shelly 1 Mini Gen4 este un controler de releu puternic care, în ciuda dimensiunilor sale reduse (29 x 34 x 16 mm), oferă suport pentru mai multe standarde de comunicare, inclusiv Wi-Fi, Zigbee, Bluetooth și Matter. Acesta poate fi montat în cutii de joncțiune, în spatele prizelor și în zonele în care spațiul de montare este limitat. Datorită contactelor sale fără potențial, dispozitivul poate fi utilizat în aplicații care necesită separarea galvanică a circuitelor, cum ar fi pentru a controla o poartă, un releu, o sonerie sau un sistem de automatizare, indiferent de tensiunea lor de funcționare. De asemenea, acceptă programe, scene, scripturi și se integrează cu sisteme de automatizare a locuinței, cum ar fi Google Home, Alexa și Samsung SmartThings.
Conectivitate extinsă și compatibilitate cu protocolul Matter
Controlerul Shelly 1 Mini Gen4 oferă comunicare prin Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) și Bluetooth 5.0. Dispozitivul acționează, de asemenea, ca un gateway BLE și un amplificator de semnal Wi-Fi și Zigbee pentru alte dispozitive IoT. Datorită compatibilității sale cu protocolul Matter, acesta poate fi integrat în orice ecosistem care acceptă standardul, ceea ce îi sporește versatilitatea și simplifică configurarea într-o varietate de medii casnice.
Contacte fără potențial și funcționare cu tensiuni diferite
Shelly 1 Mini Gen4 are avantajul de a putea controla atât dispozitive de joasă tensiune (30 VDC), cât și dispozitive alimentate de la rețea (până la 240 VAC). Datorită prezenței unui contact fără potențial (contact uscat), acesta poate fi utilizat și în situații care necesită un releu izolat, cum ar fi controlul porților, clopotelor sau iluminatului.
Funcții avansate de programare și scenă
Modelul Shelly 1 Mini Gen vă permite să setați până la 20 de programări, astfel încât să puteți programa echipamente care să pornească sau să se oprească automat la anumite ore în zilele selectate ale săptămânii. În plus, acesta suportă crearea de scene, adică seturi de acțiuni declanșate simultan sau secvențial ca răspuns la un eveniment, cum ar fi pornirea mai multor dispozitive atunci când este detectată mișcare. Programele și scenele sunt configurate cu ajutorul aplicației Shelly Smart Control, disponibilă gratuit pentru dispozitive mobile și computere.
Integrări și control complet local sau de la distanță
Dispozitivul poate fi integrat nu numai cu sistemele principalilor producători de asistenți vocali, ci și cu sistemele locale prin intermediul API-urilor HTTP/HTTPS, MQTT, WebHooks sau KNX net/IP. Shelly 1 Mini Gen4 funcționează atât local (fără acces la cloud), cât și prin Internet, permițând un control complet indiferent de locul în care se află utilizatorul. O interfață web încorporată permite configurarea directă de la un browser.
Flexibilitate ridicată a instalării
Carcasa controlerului este fabricată din plastic și permite instalarea în cutii de instalare. În ciuda dimensiunii sale compacte, dispozitivul găzduiește un microcontroler avansat ESP-Shelly-C68F cu 8 MB de memorie flash, care îi permite să gestioneze scripturi și funcții în timp real.
Generalități
ProducătorShellyModel1MiniGen4
Parametrii fizici
Dimensiuni29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 inchGreutate19 ±1 g / 0,65 ±0,04 ozCuplu maxim de strângere a bornelor cu șurub0,4 Nm / 3,5 lbinSecțiunea transversală a cablului0,2 până la 2,5 mm² / 24 până la 14 AWG (fir solid, fir multifilar, bucșe)Lungimea de dezizolare a cablului6 până la 7 mm / 0,24 până la 0,28 in.MontareCutie de pereteMaterial carcasăPlasticCuloarea carcaseiAlbastruCuloarea conectoruluiGri
Condiții de mediu
Temperatura de funcționare-20°C până la 40°C / -5°F până la 105°FUmiditatea de funcționare30% până la 70% RHAltitudine maximă.2000 m / 6562 ft
Parametrii electrici
Sursă de alimentare110 - 240 VACReleuFără potențial, contact NO, 1 pol, contact µConsum de energie< 1.2 WProtecție externăCaracteristică de declanșare B sau C, curent nominal max. 10 A, capacitate de întrerupere min. 6 kA, limitare de energie clasa 3
Parametrii circuitului de ieșire
Tensiunea maximă de comutare240 VAC / 30 VDCCurent maxim de comutare8 A / 240 VAC, 5 A / 30 VDCPutere maximă de ieșire2000 W / 240 VAC, 150 W / 30 VDCProtecție la supratensiuneNiciunaProtecție la curentNiciunaProtecție la supraalimentareNiciuna
Senzori și măsurători
Senzor intern de temperaturăDa
Wi-Fi
Protocol802.11 b/g/n/axBanda RF2412 - 2472 MHzPutere RF< 20 dBmRaza de acțiunePână la 30 m în interior / 50 m în exterior (în funcție de condițiile locale)
Bluetooth
Protocol5.0Banda RF2402 - 2480 MHzPutere RF< 4 dBmRaza de acțiunePână la 10 m în interior / 30 m în exterior (în funcție de condițiile locale)
Zigbee
Protocol802.15.4Lățime de bandă RF2400 până la 2483,5 MHzPutere RF< 20 dBmRaza de acțiunePână la 100 m în interior / 300 m în exterior (în funcție de condițiile locale)
Unitate microprocesor
CPUESP-Shelly-C68FMemorie flash8 MB
Caracteristici firmware
Programe20WebhookS (acțiuni URL)20 cu 5 URL-uri per webhookScripturiDaMQTTDa
