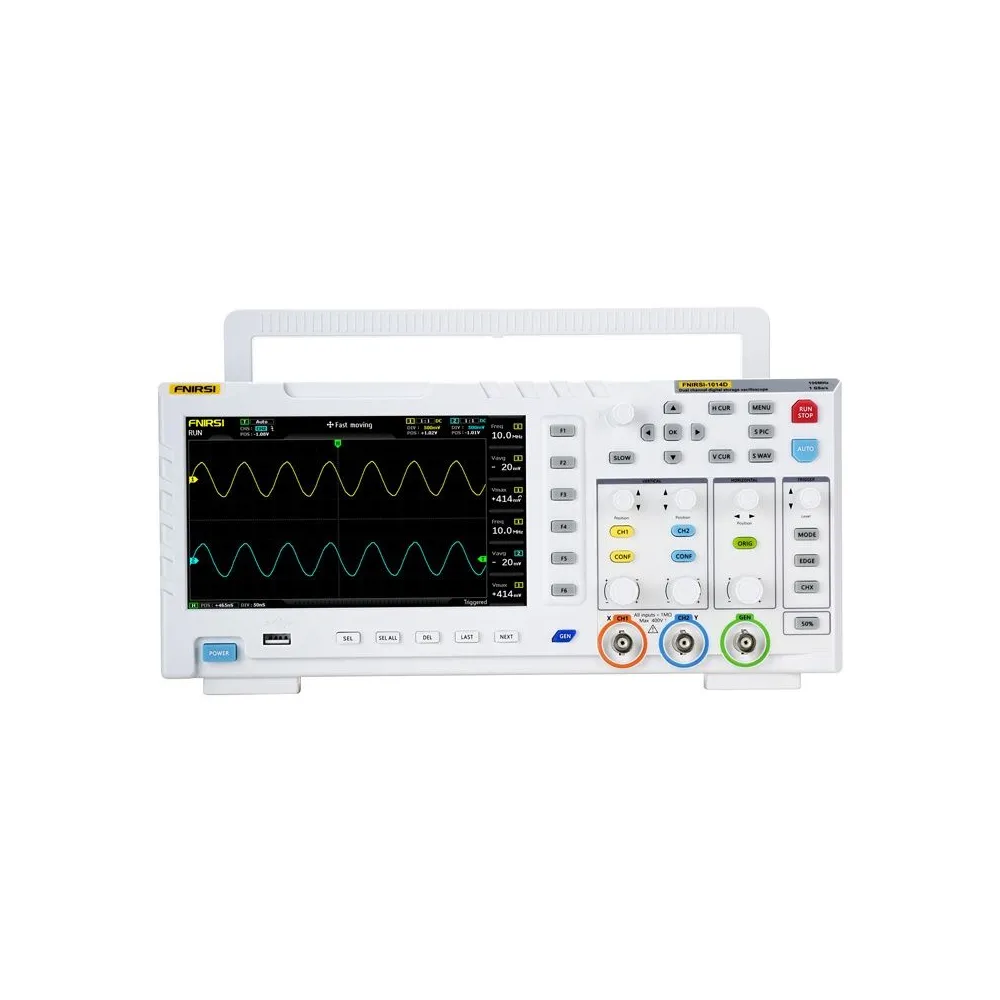

FNIRSI 1014D 2-in-1 osciloscop generator de semnal

FNIRSI 1014D Osciloscop generator de semnal 2 în 1
FNIRSI 1014D este un osciloscop digital compact conceput pentru service-ul electronic, departamentele de cercetare și dezvoltare, învățământul tehnic și pasionații. Acesta permite analiza simultană și generarea de semnal, ceea ce mărește semnificativ gama de aplicații atunci când diagnosticați circuite, testați prototipuri sau învățați să lucrați cu forme de undă. Dispozitivul are două canale de intrare cu impedanță de 1 MΩ și suportă o lățime de bandă de 100 MHz la o eșantionare de 1GSa/s. Un ecran LCD de 7 inch cu o rezoluție de 800×480 px facilitează operarea. Sunt posibile autoanaliza, FFT, modul X-Y și înregistrarea cursorului. Există, de asemenea, o memorie internă de 1 GB cu capacitatea de a stoca până la 1.000 de forme de undă și 1.000 de capturi de ecran, iar datele pot fi ușor exportate către un computer prin USB.


Analiza rapidă a semnalului
O rată mare de eșantionare de 1GSa/s și o lățime de bandă de 100 MHz permit analiza detaliată a semnalelor analogice și digitale. Acest lucru permite dispozitivului să surprindă chiar și anomaliile pe termen scurt în forma de undă. Modurile de declanșare includ Auto, Single și Normal, permițând dispozitivului să capteze atât impulsurile de interferență, cât și semnalele analogice regulate, cum ar fi sinusoidele.


Generator DDS încorporat
Generatorul de semnal DDS integrat acceptă 14 forme de undă standard (inclusiv sinus, dreptunghi, dinte de ferăstrău, triunghi), cu reglarea precisă a frecvenței în trepte de 1 Hz. Soluția utilizată permite generarea de semnale cu parametri preciși pentru testare și simulare. Gama de frecvențe de ieșire ajunge până la 10 MHz (pentru unda sinusoidală), ceea ce permite testarea unei game largi de circuite electronice și de semnal.


Funcția de captare a formei de undă
Funcția "captură ieșire" vă permite să salvați o parte sau întreaga formă de undă reală de la osciloscop ca semnal de ieșire al generatorului. Capacitatea de a stoca până la 1.000 de semnale personalizate crește flexibilitatea în testare și analiză. Această soluție distinge FNIRSI 1014D de generatoarele arbitrare clasice, care se bazează exclusiv pe ajustarea manuală a semnalului.


Protecție la supratensiune
Un modul integrat de protecție la înaltă tensiune permite dispozitivului să măsoare în siguranță semnale de până la 400V (cu sondă x10), reducând riscul de deteriorare a dispozitivului în timpul măsurătorilor în sistemele alimentate de la rețea. Funcția de protecție funcționează automat, astfel încât utilizarea accidentală a sondei fără trecerea la x10 nu riscă să deterioreze echipamentul.


Afișaj cu lizibilitate ridicată
Ecranul color TFT de 7" cu rezoluție de 800x480 pixeli oferă o reprezentare clară a formelor de undă. Modul automat și o interfață intuitivă vă permit să obțineți rapid o imagine a semnalului fără ajustare manuală. Datorită unui algoritm inteligent de detectare, dispozitivul ajustează automat nivelul de declanșare chiar și pentru formele de undă cu pante multiple sau așa-numita zonă moartă. O astfel de soluție economisește timp și evită erorile de interpretare. Osciloscopul poate stoca până la 1.000 de capturi de ecran și 1.000 de forme de undă în memoria sa internă de 1 GB. Datele pot fi vizualizate ca miniaturi, ceea ce facilitează vizualizarea și selectarea rapidă. Interfața permite utilizatorilor să mărească, să șteargă și să exporte înregistrările fără a ieși din modul de revizuire.


Funcții de analiză a semnalului
Funcția FFT încorporată și modul de afișare a formei de undă X-Y vă permit să analizați armonicele și să comparați amplitudinile și defazajele a două semnale. Acestea sunt instrumente utile în diagnosticarea circuitelor electronice. În plus, modul de măsurare manuală a cursorului face posibilă citirea valorii de vârf și a frecvenței fără a fi necesară recalcularea scalei, ceea ce crește precizia analizei chiar și în forme de undă distorsionate. Dispozitivul utilizează un algoritm special pentru decodarea semnalului cadranului, eliminând problema citirilor eronate cauzate de oxidarea sau uzura mecanismului. Chiar și atunci când codificatorul este deteriorat, osciloscopul funcționează corect.



Inclus:
Osciloscop 2 în 1 FNIRSI 1014DSondă de 100 MHz x2Încărcător USBManual de utilizare





ProducătorFNIRSIModel1014DCanale2Dimensiunea ecranului LCD7 inciRezoluția ecranului LCD800 × 480Tehnologia de afișareLCDRăspuns în frecvență100 MHzFrecvența de eșantionare1 GSa/sCea mai mare tensiune de testare1X: 40V, 10X: 400VCursorPoziția XYDeclanșator YModul de rulare (roll)SuportatCalibrare automatăSuportatÎnregistrare forme de undă1000 imagini + 1000 forme de undăGestionarea formelor de undăSuportatPrecizia tensiunii±5%Timp de creștere< 3 nsAdâncimea memoriei240 KbitRezistență la intrare1 MΩSensibilitate50 mV ~ 500 VBaza de timp50 s ~ 10 nsMod de declanșareUnic / Normal / AutoFront de declanșareAscendent / DescendentCuplajAC / DCPrecizia frecvenței±0,01%Parametri12 tipuriGenerator14 tipuriCaptură de ieșireSuportatExtensieExport USBSursă de alimentare5V 2A / 3A / 4ADimensiuni310 × 145 × 70 mm
