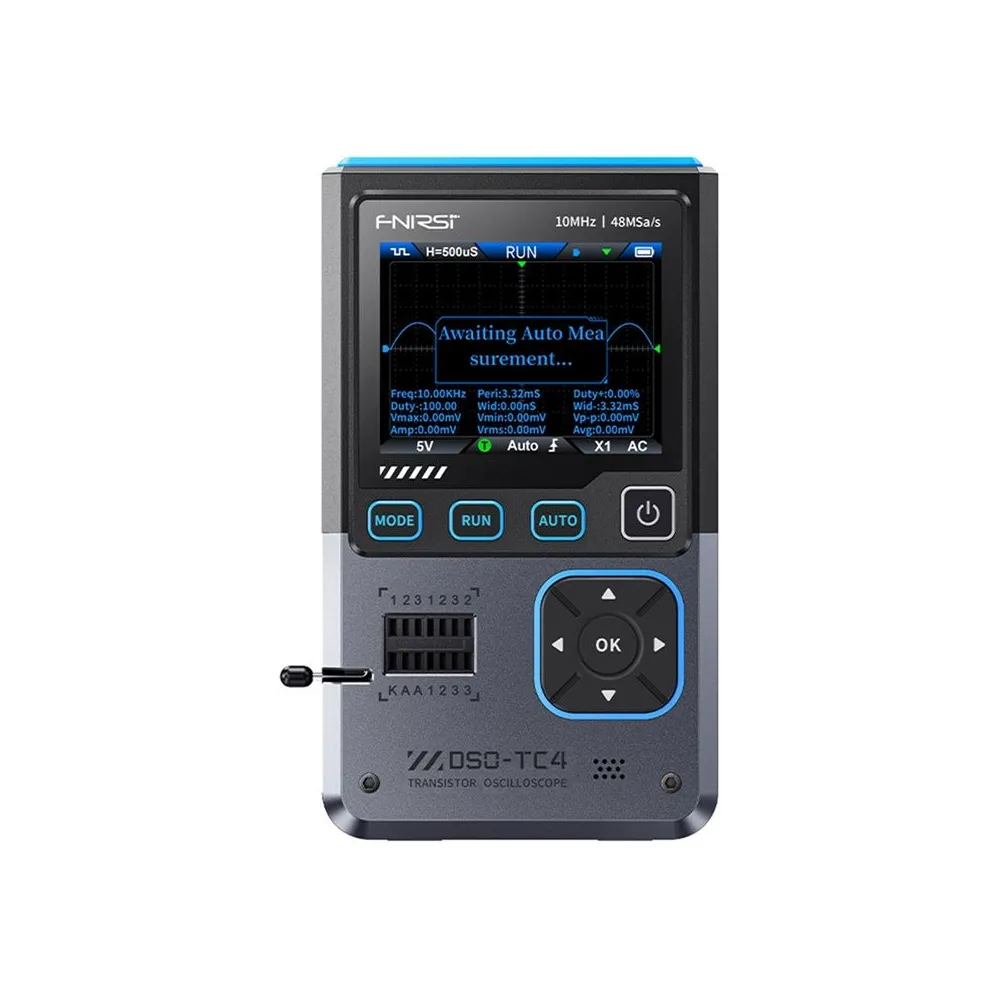

Mini osciloscop portabil 3 în 1 FNIRSI DSO-TC4

Mini osciloscop portabil 3 în 1 FNIRSI DSO-TC4
FNIRSI DSO-TC4 este un dispozitiv care combină trei funcții: osciloscop digital, tester de componente electronice și generator de semnal. Prin combinarea analizei formei de undă cu recunoașterea componentelor și funcțiile de testare a semnalului, acesta se va dovedi util în aplicațiile de service. În plus, funcția inteligentă Anti-Burn protejează circuitul de intrare de deteriorări atunci când sondele de măsurare sunt conectate incorect. Acest lucru face ca echipamentul să fie sigur de utilizat chiar și pentru utilizatorii mai puțin avansați.


Funcții de măsurare și analiza semnalului
Dispozitivul oferă o lățime de bandă de măsurare de până la 10 MHz și o rată de eșantionare de 48 MSa/s. Acesta poate afișa forme de undă cu detalii și precizie ridicate, permițând analiza în timp real a semnalelor de tensiune. Cu 13 forme de undă predefinite și frecvențe în intervalul 0-50 kHz (amplitudine 0,1-3,0 V), generatorul de semnal permite simularea diferitelor condiții de funcționare a circuitelor.


Capacități extinse de testare a componentelor
Testerul integrat de componente recunoaște automat diodele, tranzistoarele (inclusiv MOSFET-urile), rezistențele, condensatoarele și alte componente pasive și active. Cu prizele de testare și detectarea inteligentă a componentelor, sunt posibile diagnosticarea rapidă și identificarea parametrilor.


Operare convenabilă
Un ecran color TFT de 2,8 inchi oferă date și grafice ușor de citit. Interfața cu utilizatorul acceptă opt limbi, facilitând configurarea dispozitivului. Panoul de control este proiectat pentru acces rapid la funcțiile cheie, cum ar fi modul automat, pauză și schimbarea modului.


Conectivitate și sursă de alimentare
Osciloscopul dispune de un port USB-C pentru încărcare și transfer de date. Posibilitatea de a exporta forme de undă către un computer facilitează analiza ulterioară și arhivarea rezultatelor. O baterie litiu-ion de 1.500 mAh încorporată asigură funcționarea îndelungată a dispozitivului, iar un mod de repaus automat prelungește timpul de funcționare între încărcări.



Inclus
osciloscopSonda P1600clemă crocodil3x cârlige de testaremanual de utilizarecablu de încărcare USB-Cadaptor


Osciloscop


ProducătorFnirsiModelDSO-TC4EcranEcran color TFT 2.8 inchIluminare din spateLuminozitate reglabilăSursă de alimentareUSB tip C (5V/1A)BaterieLitiu-ion 3.7V, 1500mAhLimbi8 limbi (inclusiv chineză, engleză, germană, portugheză, japoneză, spaniolă, coreeană, rusă)Dimensiuniaprox. 90×142×27.5mmGreutate186 gRata de eșantionare în timp real48MSa/sLățime de bandă analogică10 MHzImpedanță de intrare1MΩMod de cuplareAC/DCIntervalul de tensiune de testareSonda 1:1 - 80Vpp (±40V); Sonda 10:1 - 800Vpp (±400V)Sensibilitate verticală10mV/div-10V/div (gama X1)Decalaj verticalReglabil cu indicațieInterval de bază de timp50ns-20sModuri de declanșareAuto / Normal / UnicTip declanșareFront ascendent, Front descendentNivel de declanșareReglabil cu indicațieÎnghețarea formei de undăDa (funcție HOLD)Măsurare automatăValori maxime, minime, medii, RMS, Vpp, frecvență, perioadă, factor de umplere (ciclu de funcționare)


Tranzistori


DiodeInterval: Cădere de tensiune
